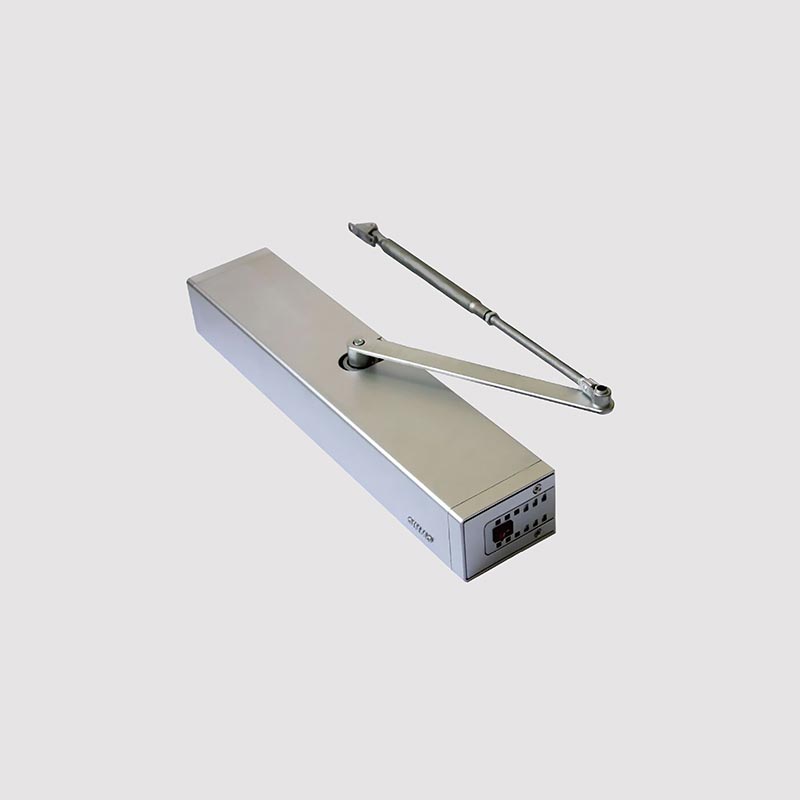

300 kg automatinis sūpynės operatorius

OWNIC yra Kinijoje įsikūręs gamintojas, galintis tiekti aukštos kokybės 300 kg automatinius sūpynės operatorius. Palyginti su 150 kg modeliu, ši varstomų durų pavara pasižymi puikiu atsparumu vėjui, aukšto dažnio veikimu ir didelio sukimo momento valdymu, todėl puikiai tinka pramoninėms durų sistemoms.

Techniniai duomenys:

Kaip veikia 300 kg sveriantis automatinis sūpynės valdiklis?

1. Trigerio signalas: durų atidarymas gali būti įjungtas įvairiais būdais, tokiais kaip infraraudonųjų spindulių arba mikrobangų jutikliai, rankiniai mygtukai, prieigos kontrolės sistemos ir kt.

2. Valdymo sistemos apdorojimas: gavęs signalą, valdiklis įvertina įvestį, patikrina, ar tenkinamos atidarymo sąlygos, ir duoda komandą aktyvuoti pavaros sistemą.

3. Varikliu varoma mechaninė svirtis: didelės galios variklis aktyvuoja ir, naudodamas redukcijos mechanizmą, kad išvestų stabilų sukimo momentą, pajuda mechaninę svirtį arba jungčių sistemą.

4. Durų atidarymo procesas: mechaninė rankena stumia duris, kad apsisuktų aplink vyrius, atidarydama jas iš anksto nustatytu kampu. Šiame procese naudojamas „švelnaus paleidimo“ mechanizmas, apsaugantis nuo staigių sukrėtimų ir užtikrina, kad net sunkios 300 kg sveriančios durys atsidarytų sklandžiai.

5. Laikymas atidarytas: durys yra atidarytos tam tikrą laiką, kurį galima reguliuoti.

6. Automatinis uždarymo procesas: valdymo sistema duoda komandą uždaryti duris; variklis keičia kryptį, o durys užsidaro lėtai, kad nesusitrenktų ar nesusitrenktų, taip užtikrinant saugų veikimą net ir esant sunkioms durims.

Kokie yra 300 kg sveriančios automatinės varstomųjų durų pavaros montavimo būdai?

Dėl specifinių reikalavimų, susijusių su sunkių durų plokščių vairavimu, 300 kg sveriantis automatinis varstomųjų durų operatorius kelia aukštus reikalavimus montavimo konstrukcijoms, apkrovos paskirstymui ir erdviniam išdėstymui. Yra trys pagrindiniai montavimo būdai, kiekvienas pritaikytas skirtingoms architektūrinėms sąlygoms, durų tipams ir dizaino reikalavimams; projekto konsultacijų etape išanalizuosime konkrečią jūsų situaciją ir pateiksime pritaikytas rekomendacijas.

I. Viršuje montuojamas jungties tipas

Varstomų durų operatoriams tai yra labiausiai paplitęs ir lankstiausias montavimo būdas. Pagrindinis variklio blokas montuojamas ant sienos arba sijos tiesiai virš durelių galvutės. Didelio stiprumo jungties svirtis viename gale jungiasi prie variklio išėjimo veleno, o kitas galas yra prikabinamas prie viršutinės durų varčios dalies. Durų varčia sukasi aplink savo originalius vyrius, todėl nebereikia keisti esamų durų ašių.

Privalumai:

Tinka renovacijai: nereikia keisti grindų, todėl idealiai tinka esamiems pastatams atnaujinti.

Lengva priežiūra: pagrindinis blokas yra atviras, todėl jį galima patikrinti ir taisyti neišimant durelių.

Mažesnė kaina: nereikia integruotų komponentų ar sudėtingų civilinės inžinerijos darbų.

Diegimo reikalavimai:

Viršutinė durų apvada turi būti pagaminta iš tvirto betono arba plieno; šviesaus plieno rėmas griežtai draudžiamas. Laisvas aukštis turi būti ≥ 2100 mm, o tvirtinimo angos, skirtos jungties svirties, turi būti iš anksto išgręžtos viršutinėje durų varčios dalyje.

II. Viršuje montuojamas pavara varomas tipas

Jei jūsų projektas reikalauja didelio tikslumo arba aukšto sandarumo lygio, galime rekomenduoti šį montavimo būdą. Variklis ir reduktoriaus pavarų dėžė yra integruoti į viršutinį ašies mazgą. Durų varčia montuojama per specializuotus laikančius vyrius, įmontuotus į viršutinę ir apatinę šarnyrinius lizdus; variklis tiesiogiai varo viršutinį ašies veleną, taip sukdamas visą durų varčią.

Privalumai:

Sklandus veikimas: Jokia siūbuojanti jungtis užtikrina, kad durų varčia išliks stabili ir nesvyruos.

Puikus sandarumas: dažniausiai naudojamas švariose patalpose ir laboratorijose; derinant su sandarinimo juostelėmis, pasiekiamas aukštas sandarumo laipsnis.

Estetinis paprastumas: Jokia atvira jungties svirtis užtikrina švaresnę, racionalesnę išvaizdą.

Puikus apkrovos paskirstymas: durų svoris pasiskirsto tarp viršutinės ir apatinės ašies, todėl pailgėja vyrių tarnavimo laikas.

Diegimo reikalavimai:

Reikia pastatyti naują durų angą arba visiškai atnaujinti esamą angą. Į grindis turi būti įmontuota apatinio šarnyrinio lizdo pagrindo plokštė, o viršutinėje konstrukcijoje – laikančioji plieninė plokštė. Pačiai durų varčiai reikia pagal užsakymą išpjautos centrinės angos, kad tilptų viršutinis ašies velenas. Šis metodas turėtų būti taikomas atsargiai renovacijos projektuose, kuriuose dalyvauja esamos struktūros, ir tokiais atvejais jis gali būti nerekomenduojamas.

III. Hidraulinė sistema į žemę

Tai yra paslėptas sprendimas, sukurtas aukščiausios klasės komercinėms aplinkoms ir aplinkoms, kuriose trūksta viršutinių konstrukcinių elementų. Hidraulinis cilindras ir variklis yra integruoti į žemę įmontuotą korpusą; stūmimo strypas tęsiasi aukštyn nuo grindų, kad prisijungtų prie apatinio durų varčios krašto, todėl varstomos durys pasisuka į išorę nuo pagrindo.

Privalumai:

Visiškai paslėpta: virš galvos nėra matomos įrangos, todėl išsaugomas estetinis pastato fasado vientisumas.

Tinka konstrukcijoms be sijų: Idealiai tinka erdvėms su stiklinėmis užuolaidinėmis sienomis arba pakabinamomis gipso kartono lubomis.

Sustiprintas progos jausmas: dažnai naudojamas įeinant į prabangias mažmeninės prekybos parduotuves, muziejus ir privačias vilas, kad būtų sukurtas didingas, iškilmingas efektas.

Diegimo reikalavimai:

Žemės paviršiui reikia kasimo ir išankstinio įterpimo darbų; užbaigtas paviršius turi būti apdorotas hidroizoliaciniu būdu, kad būtų išvengta korozijos, kurią sukelia vandens kaupimasis. Gedimo atveju reikia pakelti prieigos dangtį, kad būtų atlikta techninė priežiūra, kuri gali būti gana nepatogu. Be to, ši sistema kelia griežtus grindų lygumo ir lygumo reikalavimus. Jei jūsų projekte itin didelis prioritetas teikiamas estetikai ir su sąlyga, kad vietos sąlygos yra suderinamos, šis montavimo būdas yra puikus pasirinkimas.

DUK

K: Koks esminis 300 kg varstomųjų durų pavaros ir 150 kg modelio veikimo principų skirtumas?

A: Pagrindinė veikimo logika yra identiška; tačiau aparatūros perteklius labai skiriasi.

Variklis: 300 kg sveriančios automatinės varstomų durų pavaros variklis pasižymi didesne galia ir storesnėmis aušintuvais.

Krumpliaračio medžiaga: 300 kg sveriančiam įrenginiui reikia tiksliai apdirbtų krumpliaračių iš plieno, kad atlaikytų didžiules šlyties jėgas.

Spyruoklės stiprumas: Kai yra durų uždarymo funkcija, 300 kg varstomų durų pavaros vidinis grįžtamosios spyruoklės slėgis yra 2–3 kartus didesnis nei standartinių įrenginių.

K: Kodėl 300 kg varstomų durų pavaros atidarymo greitis atrodo palyginti lėtas?

A: Taip yra dėl fizinės kinetinės energijos valdymo; jei 300 kg sveriančios durys judėtų per greitai, jų sukuriama kinetinė energija keltų didelį pavojų saugai.

Didelės apkrovos įrenginiai teikia pirmenybę veikimo stabilumui esant dideliam sukimo momentui, o ne dideliam greičiui, kad būtų užtikrinta galimybė akimirksniu sustoti bet kurioje durų eigos vietoje.
